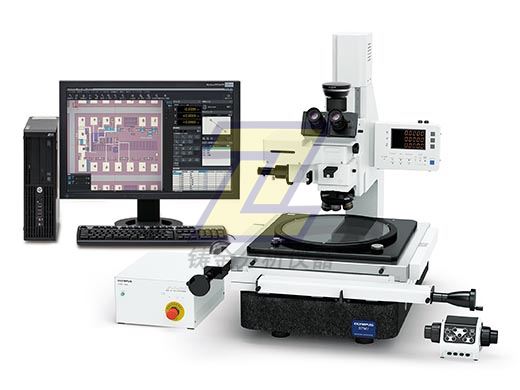

STM7工業測量顯微鏡
可按照個人需求進行測量的顯微鏡
無論樣品大小、簡單還是復雜，或執行測量的人員經驗如何，奧林巴斯STM7系列可提供較符合您需求的測量顯微鏡。
可靠的模塊化系統，五種配置讓您可以靈活選擇所需功能。
手動型號 STM7-SF STM7-CS100載物臺：100 mm x 100 mm
手動型號 STM7-MF STM7-CS200載物臺：200 mm x 200 mm
手動型號 STM7-LF STM7-CS300載物臺：300 mm x 300 mm
電動型號 STM7-MFA STM7-CS200載物臺：200 mm x 200 mm
電動型號 STM7-LFA STM7-CS300載物臺：300 mm x 300 mm
奧林巴斯的聚焦導航系統通過將圖案投影在視場范圍內，并由操作員確認上下圖案的重合情況，可為高度測量操作帶來高重現性。在常規目視觀察下進行高度測量時，即使是看上去非常清晰的已經完全合焦的圖像，也會出現微小誤差。但使用聚焦導航系統時，只需匹配標記便可進行測量，因此減少了操作員的主觀性對測量結果造成的影響。
|
奧林巴斯測量顯微鏡|STM7測量顯微鏡規格（手動型號） |
|
手動型號 |
|||||
|
小型載物臺 |
中型載物臺 |
大型載物臺 |
|||
|
顯微鏡主體 |
STM7-SF |
STM7-MF |
STM7-LF |
||
|
聚焦 |
垂直移動范圍 |
175 mm |
145 mm |
||
|
Z大測量高度 |
120 mm（使用測量物鏡） |
90 mm（使用測量物鏡） |
|||
|
Z軸測量分辨率 |
0.1 um |
||||
|
Z軸驅動方法 |
手動同軸微調焦/粗調焦旋鈕 |
||||
|
照明 |
LED 照明 |
白色：用于反射光照明，綠色：用于透射光照明 |
|||
|
觀察鏡筒 |
MM6-ETR正像三目鏡筒（100:0/0:100） |
||||
|
目鏡（F.N.22） |
MM6-OCC10X（帶十字線）、MM6-OC10X |
||||
|
物鏡 |
BF（明場） |
MM6C-KMAS |
|||
|
U-5RES-ESD |
|||||
|
MPLFL5X、10X、LMPLFLN20X、50X、100X |
|||||
|
BF（明場）/DF（暗場） |
MM6C-RLAS |
||||
|
U-D5BDRES-ESD |
|||||
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD |
|||||
|
LED 裝置 |
白色（反射） |
MM6-ILW |
|||
|
綠色（透射） |
MM6-ILG |
||||
|
載物臺 |
STM7-CS100 |
STM7-CS200 |
STM7-CS300 |
||
|
測量范圍 |
X軸100 mm，Y軸100 mm |
X軸200 mm，Y軸200 mm |
X軸300 mm，Y軸300 mm |
||
|
測量精度 |
(3+2L/100) μm |
(3+4L/200) μm |
(3+6L/300) μm |
||
|
精度保證重量 |
6 kg |
10 kg |
15 kg |
||
|
計數器 |
STM7-DI |
||||
|
軸數 |
三軸 |
||||
|
單位 |
毫米/微米/英寸/密耳 |
||||
|
Z低分辨率 |
0.1 um |
||||
|
控制箱 |
STM7-CB |
||||
|
手控開關 |
STM7-HS |
||||
|
聚焦控制器 |
－ |
||||
|
接口線纜 |
－ |
||||
|
防振基座 |
－ |
STM7-VI |
|||
|
電源線纜 |
UYCP |
||||
|
尺寸（寬x深x高）mm |
466 x 583 x 651 |
606 x 762 x 651 |
804 x 1024 x 686 |
||
|
重量（kg） |
84 kg |
152 kg |
277 kg |
||
|
功耗 |
100-120/220-240V - 50/60Hz |
100-120/220-240V - 50/60Hz |
100-120/220-240V - 50/60Hz |
||
*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180 mm或以上距離的地方。
奧林巴斯測量顯微鏡|STM7測量顯微鏡物鏡工作距離：
|
物鏡 |
1X |
3X |
5X |
10X |
20X |
50X |
100X |
||
|
測量物鏡 |
MM6-OB系列 |
59.6 |
76.8 |
65.4 |
50.5 |
－ |
－ |
－ |
|
|
金相物鏡 |
MPLFLN系列 |
明場 |
－ |
－ |
20.0 |
11.0 |
3.1 |
1.0 |
1.0 |
|
LMPLFLN系列 |
長工作距離 |
－ |
－ |
22.5 |
21.0 |
12.0 |
10.6 |
3.4 |
|
|
MPLFLN-BD系列 |
明場/暗場 |
－ |
－ |
12.0 |
6.5 |
3.0 |
1.0 |
1.0 |
|
|
LMPLFLN-BD系列 |
明場/暗場，長工作距離 |
－ |
－ |
15.0 |
10.0 |
12.0 |
10.6 |
3.3 |
|
STM7-BSW系統要求
|
項目 |
|
|
CPU |
對于STM7-CU相機，需要Intel Core i3處理器3 GHz或更高；對于DP23/DP28相機，需要Intel Core i5或同等或更GJI別處理器 |
|
內存 |
對于STM7-CU相機，為4 GB或更高；對于DP23/DP28相機，至少需要8 GB，建議16 GB |
|
硬盤可用空間 |
安裝需要100 GB或更大硬盤空間，建議使用SSD硬盤以實現高速圖像采集 |
|
顯卡 |
支持分辨率1980 x 1080和32位色的顯卡 |
|
驅動器 |
DVD驅動器 |
|
PC輸入設備 |
2鍵鼠標（建議使用帶滾輪的3鍵鼠標）、鍵盤 |
|
操作系統 |
Microsoft Windows 10 Pro/Pro for Workstations（64位） |
|
網絡瀏覽器 |
Internet Explorer 11 |
* 還支持32位和64位Microsoft Office 2013/2016/2019/2021/365 (SAC)。
|
奧林巴斯測量顯微鏡|STM7測量顯微鏡規格（電動型號） |
|
電動型號 |
||||
|
中型載物臺 |
大型載物臺 |
|||
|
顯微鏡主體 |
STM7-MFA |
STM7-LFA |
||
|
聚焦 |
垂直移動范圍 |
175 mm |
145 mm |
|
|
Z大測量高度 |
120 mm（使用測量物鏡） |
90 mm（使用測量物鏡） |
||
|
Z軸測量分辨率 |
0.1 um |
|||
|
Z軸驅動方法 |
電動 聚焦按鈕：粗調移動速度8 mm/s（Z大值） 微調焦/粗調焦旋鈕：微調焦速度有4檔可供選擇（800 μm、400 μm、100 μm、50 μm） |
|||
|
照明 |
LED 照明 |
白色：用于反射光照明，綠色：用于透射光照明 |
||
|
觀察鏡筒 |
MM6-ETR正像三目鏡筒（100:0/0:100） |
|||
|
目鏡（F.N.22） |
MM6-OCC10X（帶十字線）、MM6-OC10X |
|||
|
物鏡 |
BF（明場） |
MM6C-KMAS |
||
|
U-5RES-ESD |
||||
|
MPLFL5X、10X、LMPLFLN20X、50X、100X |
||||
|
BF（明場）/DF（暗場） |
MM6C-RLAS |
|||
|
U-D5BDRES-ESD |
||||
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD |
||||
|
LED 裝置 |
白色（反射） |
MM6-ILW |
||
|
綠色（透射） |
MM6-ILG |
|||
|
載物臺 |
STM7-CS200 |
STM7-CS300 |
||
|
測量范圍 |
X軸200 mm，Y軸200 mm |
X軸300 mm，Y軸300 mm |
||
|
測量精度 |
(3+4L/200) μm |
(3+6L/300) μm |
||
|
精度保證重量 |
10 kg |
15 kg |
||
|
計數器 |
STM7-DI |
|||
|
軸數 |
三軸 |
|||
|
單位 |
毫米/微米/英寸/密耳 |
|||
|
Z低分辨率 |
0.1 um |
|||
|
控制箱 |
STM7-CBA |
|||
|
手控開關 |
－ |
|||
|
聚焦控制器 |
STM7-MCZ |
|||
|
接口線纜 |
U-IFCBL200 |
U-IFCBL200 |
||
|
防振基座 |
STM7-VI |
|||
|
電源線纜 |
UYCP |
|||
|
尺寸（寬x深x高）mm |
606 x 762 x 811 |
804 x 1024 x 844 |
||
|
重量（kg） |
159 kg |
284 kg |
||
|
功耗 |
00-120/220-240V 50/60Hz 0.6A/0.35A |
100-120/220-240V 50/60Hz 0.6A/0.35A |
||
*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180 mm或以上距離的地方。
奧林巴斯測量顯微鏡|STM7測量顯微鏡選件：
|
物鏡 |
測量物鏡 |
MM6-OB系列 |
|
聚焦導航器 |
聚焦導航器裝置 |
STM7-FN |
|
綠光LED裝置 |
MM6-ILG |
|
|
自動聚焦 |
自動對焦單元 |
STM7-AF |
|
微分干涉對比度 |
用于反射光的U-DICR DIC插槽 |
U-DICR |
|
軟件/相機*1 |
測量支持軟件 |
STM7-BSW |
|
相機 |
DDUAN數碼相機 |
STM7-CU |
|
ZDUAN數碼相機 |
DP23-CU |
|
|
GDUAN數碼相機 |
DP28-CU |
|
|
TV適配器 |
帶0.5倍鏡頭的C型相機接口觀察筒 |
U-TV0.5XC-3 |
|
帶0.35倍鏡頭的C型相機接口觀察筒 |
U-TV0/35XC-2 |
|
|
可旋轉載物臺 |
行程100 x 100 mm |
STM7-RS100 |
|
行程200 x 200 mm |
STM7-RS200 |
|
|
行程300 x 300 mm |
STM7-RS300 |
|
|
ND濾鏡 |
ND濾鏡（透射率6%） |
U-25ND6 |
|
ND濾鏡（透射率25%） |
U-25ND25 |
|
|
微分干涉對比度 |
微分干涉對比度/偏振鏡 |
U-PO3 |
|
微分干涉對比度/檢偏鏡 |
U-AN360-3 |
|
|
軟件 |
MIA、EFI（可選軟件） |
STM7-ASW-ME |
|
腳踏開關 |
STM7-FS |
|
|
電源裝置 |
MM6-ILPS-2 |
|
|
載物臺測微計 |
OB-M/OB-MM |
|
*1 支持的相機因STM7-BSW版本而異。
1.3.3版或更早版本：STM7-CU
1.4.1版或更新版本：DP23/DP28
