ONH-316氧氮氫分析儀

所屬系列：ZJYQ-YSFXONH-BAOYING

儀器適用范圍：黑色金屬、有色金屬、各類合金、鋯、鈦、鉬、鎳、陶瓷、稀土、磁性材料以及其他固體材料中的氧、氮、氫含量的測定。

主要技術參數：請聯系上海鑄金分析儀器有限公司，不同應用可能有所差異。

相關說明：上海鑄金分析器有限公司具有多年的“氧氮氫分析儀”銷售經驗，可根據用戶的實際情況，提供相關方案。本站信息僅供參考，相關產品可能存在已停產、升級、變更等情況，不保證相關信息的及時、準確。本公司支持新廣告法及其它法律法規，已盡量避免相關詞語及違法違規信息，但頁面信息較早眾多，某些詞僅是在某特定時期、特定環境、限定范圍內的描述，請勿誤解。當然，也不排除錄入錯誤、漏刪、被惡意攻擊篡改等可能性。為避免誤解，在此鄭重聲明，上海鑄金分析儀器有限公司所有網頁上的絕對化用詞與功能性用詞全部失效。如您介意，敬請忽略相關文字、聯系鑄金更改或直接離開本站。更多信息可閱讀本站首頁（或關于鑄金菜單下）“網站聲明”。

在線咨詢

021-3640073913391253866

電話咨詢

產品描述

ONH-316系列氧氮氫分析儀是高靈敏度、高精密度、高穩定性的專業實驗室分析儀器，由于采用了模塊化設計，將來的硬軟件升級都比較便利。

（一）、氧氮氫分析儀分析原理：

金屬和非金屬固體材料中的氧、氮、氫采用惰性氣體熔融法來檢測。根據測氫方式不同可以分為兩種：
1、紅外法吸收法測氫:采用紅外吸收法測氫時可以用一臺ONH-316氧氮氫分析儀同時測定氧氮氫三種元素的含量，將稱量后的試樣放在石墨坩堝中，在氦氣（不測氮時可選用氬氣節約成本）氣流中通過高溫加熱熔融。試樣中的氧與石墨坩堝中的碳反應生成一氧化碳（CO），試樣中的氮、氫分別以氮氣和氫氣的形式逸出，這些混合氣由載氣送到高溫轉化爐，在高溫轉化爐中一氧化碳（CO）轉化為二氧化碳（CO2），H2轉化為H2O，氮氣不發生反應。通過轉化爐后的混合氣體被送到CO2紅外檢測池和H2O紅外檢測池中，根據檢測出來的二氧化碳（CO2）和H2O的含量，可以計算出原樣品中氧和氫的含量。隨后，通過紅外檢測后的混合氣體中的二氧化碳（CO2）和水被吸附后，剩余的氮氣和氦氣混合氣體通過熱導檢測池被檢測。氮氣經分離后進入熱導池檢測出氮含量。經計算機數據處理直接給出測試結果。

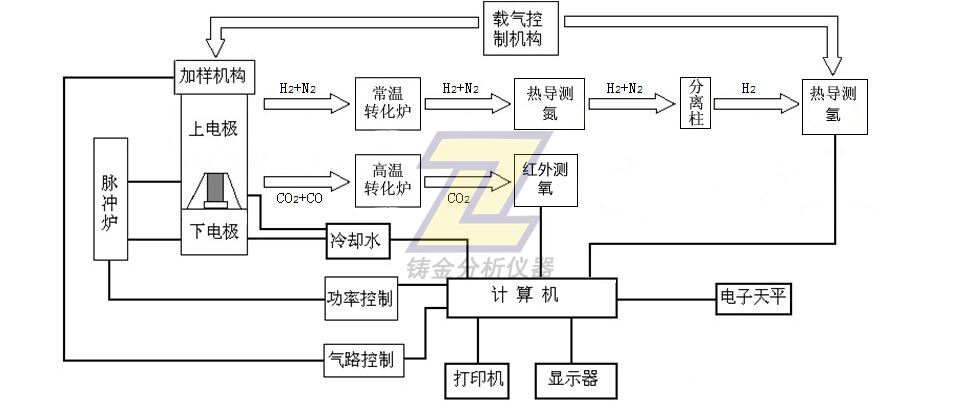

2、熱導檢測法測氫:采用熱導檢測法測氫時，一次測量只能測量氧氮含量或者氧氫含量。將稱量后的試樣放在石墨坩堝中，在氦氣（不測氮時可用氬氣）氣流中通過高溫加熱熔融。試樣中的氧與石墨坩堝中的碳反應生成一氧化碳（CO），試樣中的氮以氮氣的形式(氫以氫氣的形式)逸出，這些混合氣由載氣分兩路：一路送到高溫轉化爐，在高溫轉化爐中一氧化碳（CO）轉化為二氧化碳（CO2），通過轉化爐后的混合氣體被送到CO2紅外檢測池中，在這里檢測出二氧化碳（CO2）的含量，據此計算出原樣品中氧的含量。另一路通過常溫轉化爐后的混合氣體中的二氧化碳（CO2）和水被吸附后，剩余的氮氣(或氫氣)通過熱導檢測池被檢測，經計算機數據處理直接給出測試結果。

（二）、ONH-316 系列氧氮氫分析儀技術特點：
1、整機結構
整機采用模塊一體化設計，脈沖電極爐、氣路系統、電路系統、檢測系統四個獨立模塊集成為一體的臺式主機，外形簡潔美觀大方。具有自動調零及高低量程自動切換功能。采用通用的64位計算機實現對整機的控制，主機內采用32位嵌入式ARM微機控制，24位高精度數據采集系統，達到對高控制精度和速度的要求。
2、電極爐系統
脈沖電極爐加熱溫度高，采用程序控制功率，可提供恒功率升溫、斜率升溫、分段升溫等多種程序升溫方式，提高分析精度，適合于從鋁合金等低熔點材料到鎢合金等高熔點材料的快速分析。
電極適用多種型號坩堝，根據不同樣品的釋放情況，可選用包括套坩堝、高溫坩堝在內的多種坩堝，有效降低用戶使用成本。
單循環的獨立冷卻系統，可直接外接循環水或外水冷裝置，具有冷卻效果好且可靠性高的特點。
3、氣路系統
整機由于采用一體化落地式設計，空間開闊，氣路系統連接路線大大減少，
整機氣路系統更加簡潔可靠。
氣路部件包括電磁閥、氣缸、氣路管、氣路接頭全部采用進口元件(電磁閥壽命可達百萬次以上)。特有的三軸導向氣缸能保證電極的平穩升降，確保石墨坩堝和上電極的良好接觸，同時保證石墨坩堝的均勻受力，利于長時間高溫加熱。帶有氣幕保護的自動落料爐頭、自動空氣吹掃機構，有效保障了氧元素的分析精度。
爐頭為分體結構,上下電極易拆卸,更換方便,而且下電極均采用高溫合金材料, 使用壽命長，使用成本低，避免了采用整體爐頭,更換電極需要專業技術人員操作的麻煩。
污染物從爐頂排出,不進入系統 ,操作方便,對系統密封要求不高。
進樣裝置簡單,且可自動進樣，便于出現異常故障時的維護清理。
采用的電子微流量傳感器進行高精度流量控制，將分析氣流變化對分析帶來的影響降到了最低。
4、電路系統
電路系統采用大規模集成電路板，供電均采用固態電源模塊，電源模塊帶短路保護功能，耐電流沖擊，抗干擾能力強，防塵，簡潔可靠；
5、檢測系統
5.1 分析方法：
氧：紅外吸收法，氮：熱導法，氫：紅外吸收法（或熱導法）
采用紅外測氫技術，可以避免熱導測氫法固有的不能同時檢測氮的弱點，真正實現了同時檢測氧氮氫三個元素，而且可以使用高溫催化劑而無需采用昂貴的常溫催化劑，使用成本低。
5.2 紅外檢測器：
集成固態紅外傳感器測定氧、氫，多種量程的紅外檢測池可選。紅外光源選用高效、長壽命的貴金屬微型紅外發光體及鍍金金屬反射鏡；調制系統使用單片機控制的高精度步進電機，保證調制頻率的長期穩定，結合國際先進水平的的窄帶濾光片以及高精度A/D采樣卡，使整機具備極高的檢測靈敏度，可有效檢測ppm級的氧含量和ppb級的氫含量。儀器還使用了先進的溫度補償型半導體檢測器,減少儀器受外界影響, 穩定基線信號。
5.3 熱導檢測器：
采用高靈敏度熱導檢測池，池電流連續可調，從而保證了設備在量程范圍的各個階段都有優秀的靈敏度和線性度，結合高精度放大器以及24位A/D 采樣卡等硬件保證了從超低含量到高含量大量程測氮、氫的準確度。檢測系統采用低漂移,高精度,大量程,高靈敏度熱導檢測器故障率低,可靠性強, 穩定性好。
（三）、ONH-316 系列氧氮氫分析儀軟件：
基于Window10操作系統的中文應用軟件，PC接口采用了數據交換技術，構筑了一個上下位機通訊的系統工作模式，多窗口、多任務操作，在數據庫的管理上，實現了數據的自動存儲、擁有功能強大、多重過濾數據庫檢索引擎，通過網絡實現數據庫遠程監控，工作曲線的動態同步顯示、存儲、放大及多重曲線的多層次比較等幾十種功能。
軟件主要功能：
1、快速顯示分析的結果和分析曲線；
2、分析結果自動存儲；
3、樣品重量自動輸入；
4、高低含量自動切換；
5、儀器參數實時監控；
6、發生錯誤時自動報警；
7、動態釋放曲線的繪制與存儲，卸載；
8、分析結果多種校正模式，可人工校正，也可以通過分析結果進行校正;
可單點校正，也可多點校正；
9、對數據進行篩選、求平均值、標準偏差、相對偏差等；
10、新軟件可根據用戶應用，可自行設計若干條校準線，大大方便用戶的使用；
11、主機可以和計算機、打印機、電子天平等連接實現數據傳輸；
12、可對分析時間、空白值進行調整；
13、用戶可對于不同的分析樣品存儲若干分析方法。
14、可存儲很多樣品重量（數量只受限于計算機硬盤容量）。
15、可輸出正規格式的結果報告。
16、可以與用戶數據庫連接，實現分析結果的遠程傳輸，易于實現分析結果的網絡化管理。
17、可快速進行儀器空白測定。
18、可進行樣品編號的存儲和編輯。
19、可應用于自動進樣，實現儀器的自動化操作。
20、配備16個通道，根據分析材料和含量的不同可以自由的配置使用。
