所屬系列：ZJYQ-GYXWSM-OLYMPUS
相關說明：上海鑄金分析器有限公司具有多年的“數碼顯微鏡”銷售經驗，可根據用戶的實際情況，提供相關方案。本站信息僅供參考，相關產品可能存在已停產、升級、變更等情況，不保證相關信息的及時、準確。本公司支持新廣告法及其它法律法規，已盡量避免相關詞語及違法違規信息，但頁面信息較早眾多，某些詞僅是在某特定時期、特定環境、限定范圍內的描述，請勿誤解。當然，也不排除錄入錯誤、漏刪、被惡意攻擊篡改等可能性。為避免誤解，在此鄭重聲明，上海鑄金分析儀器有限公司所有網頁上的絕對化用詞與功能性用詞全部失效。如您介意，敬請忽略相關文字、聯系鑄金更改或直接離開本站。更多信息可閱讀本站首頁（或 關于鑄金 菜單下）“網站聲明”。如您對“奧林巴斯數碼顯微鏡DSX1000”有需求可聯系鑄金或廠家獲取更新更準確信息。
021-3640073913391253866
電話咨詢

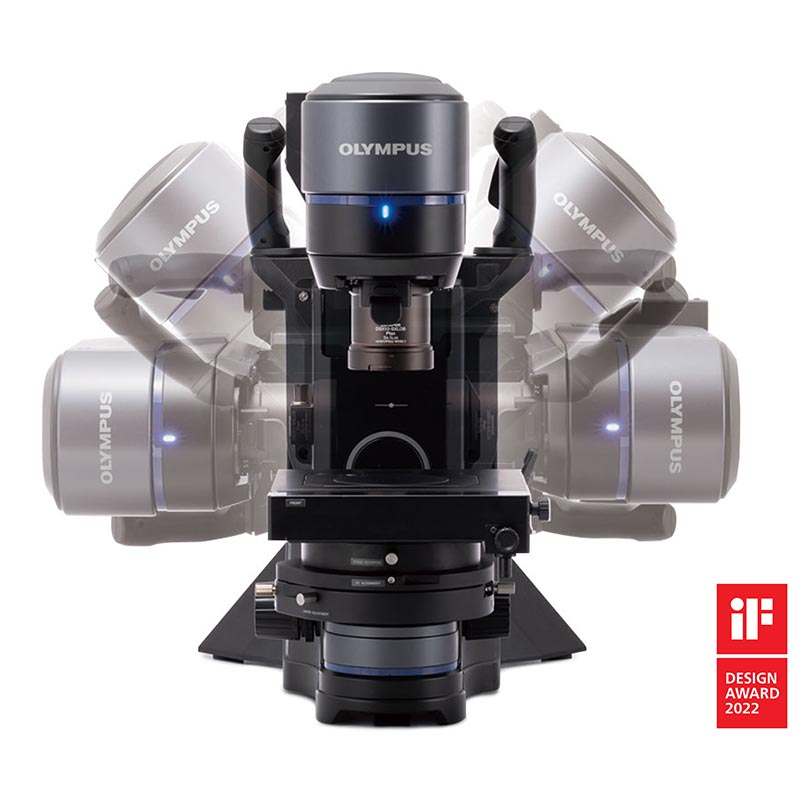

奧林巴斯數碼顯微鏡DSX1000型號：
選擇適合您需求的DSX1000數碼顯微鏡：
★入門型：易于使用，具有基本功能。標準型變焦頭部，提供 5 種觀察方法。
★傾斜型：從多角度觀察您的樣品。提供入門型的所有功能，增加了傾斜式機架、電動 XY 載物臺和操控臺。
★高分辨率型：可生成高分辨率圖像以進行GJI分析。通用型變焦頭部增加了微分干涉，景深疊加和高分辨率 3CMOS 模式。
★GDUAN型：6 種觀察方法和GJI測量功能。此型號具有豐富的GJI功能，采用通用型變焦頭部，增加了傾斜式機架和可旋轉式 (+ 90°) 電動 XY 載物臺。
|
奧林巴斯數碼顯微鏡DSX1000規格： |
|
DSX10-SZH |
DSX10-UZH |
|||
|
光學系統 |
光學系統 |
遠心光學系統 |
||
|
變焦比 |
10X（電動） |
|||
|
變焦放大方式 |
電動 |
|||
|
校準 |
自動 |
|||
|
鏡頭附件 |
快速切換，編碼型鏡頭附件，自動更新放大倍率和視場信息 |
|||
|
Z大放大倍率 |
8220X |
|||
|
工作距離（W.D.） |
66.1 mm – 0.35 mm |
|||
|
準確度和重復性（X-Y 平面） |
準確度*1 |
± 3% |
||
|
重復性 3σn-1 |
2% |
|||
|
重復性（Z 軸）*2 |
重復性 σn-1 |
1 μm |
||
|
攝像機 |
圖像采集單元 |
1 / 1.2 英寸，235 萬像素彩色 CMOS |
||
|
冷卻 |
珀爾帖冷卻 |
|||
|
幀率 |
60 fps（Z大） |
|||
|
標準 |
1200 × 1200（1: 1） / 1600 × 1200（4: 3） |
|||
|
3 CMOS 模式 |
不可用 |
1200 × 1200（1: 1） / 1600 × 1200（4: 3） |
||
|
3 CMOS 模式 × 像素位移 |
不可用 |
3600 × 3600（1: 1） / 4800 × 3600（4: 3） |
||
|
照明器 |
白色光源 |
LED |
||
|
壽命 |
60,000 小時（設計值） |
|||
|
觀察 |
BF（明場） |
標準 |
||
|
OBQ（偏斜） |
標準 |
|||
|
DF（暗場） |
標準 |
|||
|
MIX（明場 + 暗場） |
標準 |
|||
|
PO（偏光） |
標準 |
|||
|
DIC（微分干涉） |
不可用 |
標準 |
||
|
對比度增強 |
標準 |
|||
|
景深擴展功能 |
不可用 |
標準 |
||
|
透射照明 |
標準*3 |
|||
|
焦點裝置 |
對焦 |
電動 |
||
|
行程 |
101 mm（電動） |
|||
*1 需要奧林巴斯或代理商的ZYE人員進行校準。為保證 XY 的準確度，需要用 DSX-CALS-HR（校準標樣）進行校準。為了出具證書，必須由奧林巴斯的ZYE人員提供校準服務。
*2 當使用 20X 或以上物鏡時。
*3 需要使用選配件 DSX10-ILT。
奧林巴斯數碼顯微鏡DSX1000物鏡：
|
物鏡 |
DSX10-SXLOB |
DSX10-XLOB |
UIS2 |
|
|
物鏡 |
Z大樣品高度 |
50 mm |
115 mm |
145 mm |
|
Z大樣品高度 |
50 mm |
|||
|
齊焦距離 |
140 mm |
75 mm |
45 mm |
|
|
鏡頭附件 |
鏡頭集成 |
可用 |
||
|
總放大倍率 |
23 – 1644X |
49 – 6570X |
26*4 – 8220X |
|
|
實際視場（μm） |
19,200 μｍ – 270 μｍ |
9,100 μｍ – 70 μｍ |
17,100 μｍ – 50 μｍ |
|
|
適配器 |
擴散照明適配器（可選） |
可用 |
不可用 |
|
|
防反射適配器（可選） |
可用 |
不可用 |
||
|
鏡頭附件 |
安裝物鏡數量 |
1 個 |
2 個 |
|
|
物鏡盒 |
可存放 3 個鏡頭附件 |
|||
*4 使用 MPLFLN1.25X 時的總（Z大）放大倍率
奧林巴斯數碼顯微鏡DSX1000載物臺：
|
載物臺 |
DSX10-RMTS |
DSX10-MTS |
U-SIC4R2 |
|
XY 載物臺：電動/手動 |
電動（帶旋轉功能） |
電動 |
手動 |
|
XY 行程 |
行程優先模式：100 mm × 100 mm |
100 mm × 100 mm |
100 mm × 105 mm |
|
旋轉角度 |
行程優先模式：±20° |
不可用 |
|
|
旋轉角度顯示 |
圖形用戶界面 |
不可用 |
|
|
承重 |
5 kg (11 lb) |
1 kg (2.2 lb) |
|
|
機架 |
DSX-UF |
DSX-TF |
|
Z 軸行程 |
50 mm（手動） |
|
|
傾斜觀察 |
不可用 |
±90° |
|
傾斜角度顯示 |
不可用 |
圖形用戶界面 |
|
傾斜方式 |
不可用 |
手動，固定/解除手柄 |
|
測量 |
平面測量 |
|
剖面測量 |
|
|
臺階測量 |
|
|
臺階高度測量 |
|
|
面積/體積測量 |
|
|
線粗糙度分析 |
|
|
面粗糙度分析 |
|
|
自動邊緣測量 |
|
|
顆粒分析 |
|
|
差異測量 |
|
|
球體/圓柱體表面角度分析 |
|
|
多數據分析* |
* 需要實驗流程輔助應用軟件（可選）
|
顯示器 |
27 英寸平板顯示器 |
|
分辨率 |
1920（水平）× 1080（垂直） |
|
系統合計 |
正置式機架 |
傾斜式機架 |
|
重量（機架、觀察頭、電動載物臺、顯示器和控制臺） |
43.7 kg (96.3 lb) |
46.7 kg (103 lb) |
|
功耗 |
100-120 V / 220-240 V，1.1 / 0 .54 A，50 / 60 Hz |
|
